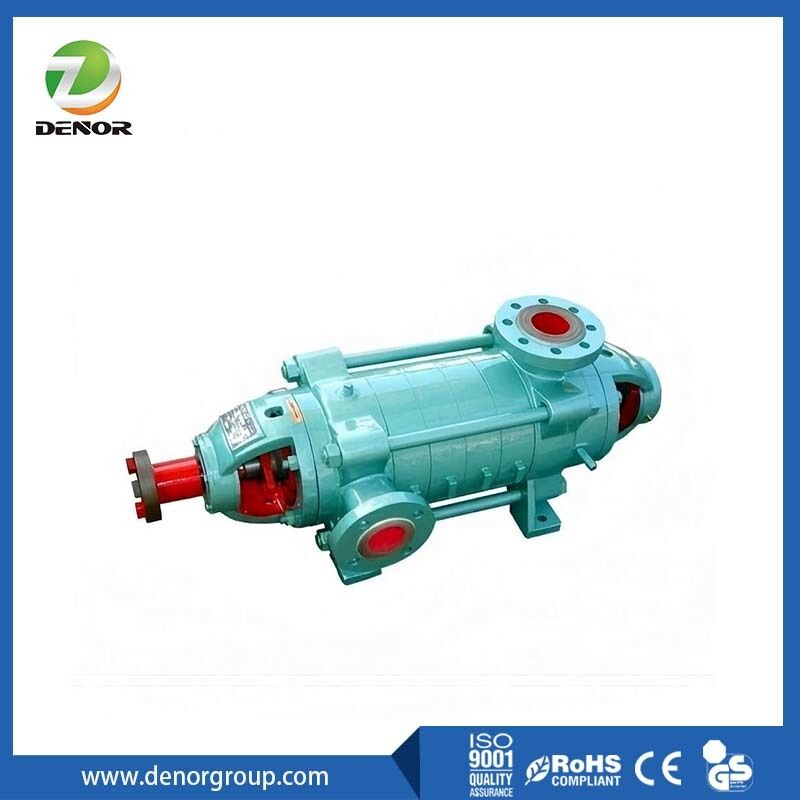

MD Pompa orizzontale centrifughe multistage
La pompa centrifuga orizzontale a più fasi della serie MD è una pompa centrifuga orizzontale a singola aspirazione a più fasi.Adotta il modello idraulico di prodotti ad alta efficienza e risparmio energetico raccomandato dal paese ed è in posizione di leadership nel settore. Ha i vantaggi di un'elevata efficienza, di un'ampia gamma di prestazioni, di un funzionamento sicuro e stabile, di un basso rumore e di una lunga durata: installazione e manutenzione convenienti.
Significato del modello e condizioni applicabili di una pompa centrifuga per miniere resistente all'usura di tipo MD:
Ad esempio: MD155-67x9
MD ′ è una pompa centrifuga a più stadi per l'estrazione
Il flusso di progettazione della pompa è di 155 m3/h
67° è il punto di progettazione a uno stadio della pompa con una testa di 67 m
Il numero di fasi della pompa è 9
Serie Dè applicabile alle opere di approvvigionamento idrico e di drenaggio nelle miniere, negli impianti e nelle città.
Serie MDla pompa centrifuga orizzontale multistadio può essere utilizzata per trasportare il mezzo con un contenuto di particelle inferiore all'1,5% e una dimensione delle particelle non superiore a 0,5 mm.Specialmente offerto per le acque minerali neutre e altre acque reflue similiLa temperatura del liquido deve essere compresa tra -20°C e 80°C.
Serie DFpuò essere utilizzato per il trasporto di liquidi corrosivi privi di particelle solide.
Serie DGè applicabile per l'approvvigionamento idrico in bollieri a bassa/media/sottoalta pressione e per l'approvvigionamento idrico ad alta pressione e il drenaggio in impianti o città.
Applicazione:
La pompa ad acqua centrifuga della serie MD è utilizzata per trasportare acqua minerale neutra (dimensioni delle particelle inferiori a 0,5 mm) e altre acque reflue simili con un tenore di particelle solide non superiore all'1,5%,e la temperatura del mezzo trasportato non è superiore a 80 °C, adatto alle acciaierie, al drenaggio delle miniere, al trasporto delle acque reflue e ad altre occasioni.
1. in condizioni di acqua pulita (con particelle solide inferiori allo 0,1%), non si verifica alcuna riparazione importante dopo 5000 ore di funzionamento e il calo di efficienza non supera il 6%;
2. in condizioni di acque reflue contenenti particolato solido inferiore allo 0,1% - 1%, funzionamento per 3000 ore senza riparazioni maggiori, il calo di efficienza non supera il 5%;
3In condizioni di acqua di scarico contenente particolato solido da 1 a 0,5%, funzionamento per 2000 ore senza riparazioni importanti, il calo di efficienza non supera il 6%.
Struttura:
1La parte dello statore è composta principalmente da sezione anteriore, sezione centrale, paletta guida, sezione posteriore, telaio portante, coperchio della camera di bilanciamento e altre parti che sono integrate con barre e dadi.Entrambi i lati della sezione anteriore e della sezione posteriore sono fissati sulla base della pompa con bulloni e dadi.
2I componenti del rotore sono costituiti principalmente dalla rotaia, dalla manica di arresto della rotaia, dalla manica di arresto dell'equilibrio, dal disco di equilibrio e dalle parti della manica dell'albero che sono strette con piccoli dadi rotondi,e fissato sull'albero con tasti piatti per evitare la rotazioneL'intero rotore è appoggiato su cuscinetti a entrambe le estremità.
3Per compensare l'espansione viene installato un cuscino dentato tra l'ultimo stadio e il blocco di bilanciamento, che deve essere sostituito durante la revisione della pompa.
4La pompa centrifuga multi-fase resistente all'usura per l'estrazione minera utilizza un dispositivo di bilanciamento idraulico a disco di bilanciamento in grado di bilanciare completamente e automaticamente la forza assiale.Il dispositivo è composto da quattro parti: una piastra di bilanciamento, un disco di bilanciamento, una manica di bilanciamento e una manica di arresto di bilanciamento.
Dati dei parametri:
| Tasso di flusso |
3.7-1350 m3/h |
| Testa |
49-1800 m |
| Efficienza |
32-84% |
| Peso |
78-3750 kg |
| Potenza del motore |
3-1120kw |
| Indennità di cavitazione |
2.0-7.0m |
