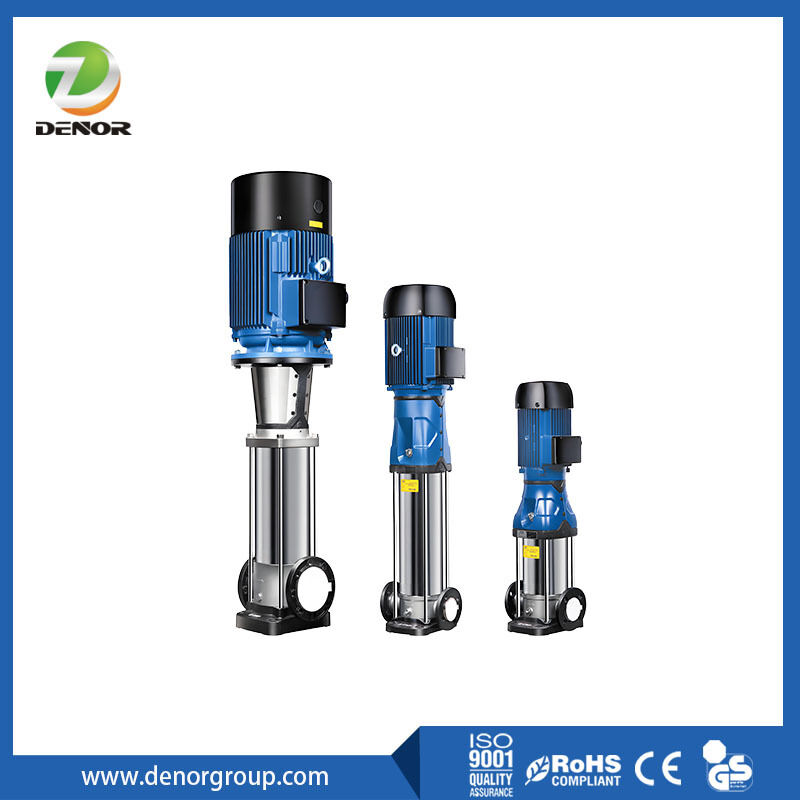

Pompa multistadio verticale CDL/CDLF

La pompa centrifuga multistadio verticale Denor CDL/CDLF raggiunge un'elevata prevalenza collegando giranti multistadio in serie, adatta a scenari con elevati requisiti di pressione del liquido. I campi comuni includono l'approvvigionamento idrico secondario per edifici residenziali e uffici a più piani, risolvendo il problema dell'insufficiente pressione dell'acqua ai piani e garantendo una pressione dell'acqua stabile.

Le pompe multistadio verticali CDL/CDLF sono progettate per una varietà di applicazioni, dal pompaggio di acqua potabile al pompaggio di liquidi industriali. Applicate per liquidi a temperature diverse, portate nominali diverse, intervalli di pressione diversi.
CDL è adatta per liquidi non corrosivi.
CDLF è adatta per liquidi leggermente corrosivi.

Le pompe Denor CDL/CDLF adottano un nuovo tipo di tecnologia di tenuta per smontare facilmente la tenuta meccanica dell'involucro in acciaio inossidabile. Inoltre, questa macchina è azionata da un motore elettrico standard. L'albero di uscita del motore si collega direttamente all'albero della pompa tramite un giunto. Il cilindro resistente alla pressione e i componenti del passaggio del flusso sono fissati tra la testa della pompa e la sezione di ingresso e uscita con bulloni di tenuta. L'ingresso e l'uscita si trovano sul fondo della pompa sullo stesso piano. Questo tipo di pompa può essere dotato di un protettore intelligente per impedirne efficacemente il funzionamento a secco, la mancanza di fase e il sovraccarico.

In sintesi, la pompa centrifuga multistadio verticale Denor CDL/CDLF offre una soluzione potente ed efficiente per il trasporto e la circolazione dell'acqua. Le sue prestazioni ad alta tensione, il design compatto e le prestazioni affidabili la rendono la scelta preferita per applicazioni industriali, commerciali e residenziali. È una scelta ideale per l'approvvigionamento idrico per edifici alti, processi industriali ad alta pressione e sistemi energetici.

Significato del modello:

Prendiamo 50 CDLF 18-15x6 come esempio:
50 --- Diametro ingresso e uscita (mm)
CDL --- Pompa a tubazione multistadio verticale
F --- Le parti del passaggio del flusso sono in acciaio inossidabile
18 --- Portata (m³/h)
15 --- Prevalenza (m)
6 --- Numero di stadi

Applicazione:

1. Approvvigionamento idrico: filtrazione e trasporto dell'impianto idrico, consegna dell'acqua del distretto dell'impianto idrico, pressurizzazione della tubazione principale, pressurizzazione degli edifici alti. 2. Pressurizzazione industriale: sistema di acqua di processo, sistema di pulizia, sistema di lavaggio ad alta pressione, sistema antincendio.
3. Trasporto di liquidi industriali: sistemi di raffreddamento e condizionamento, acqua di alimentazione della caldaia e sistemi di condensazione, macchine utensili, trasporto di acidi e alcali.
4. Trattamento delle acque: sistemi di ultrafiltrazione, sistemi a osmosi inversa, sistemi di distillazione, separatori e sistemi di trattamento delle acque per piscine.
5. Irrigazione: irrigazione dei campi, irrigazione a pioggia, irrigazione a goccia.
6. Antincendio.

Caratteristica:



1. Adotta un eccellente modello idraulico e una tecnologia di produzione avanzata, che migliora notevolmente le prestazioni e la durata della pompa.

2. Questa macchina utilizza tenute meccaniche in carburo cementato e gomma fluorurata per la tenuta dell'albero, che possono migliorare l'affidabilità del funzionamento della pompa e la temperatura del mezzo di trasporto.
3. La parte di troppo pieno della macchina è realizzata in lamiera di acciaio inossidabile stampata e saldata, rendendo la pompa adatta a fluidi leggermente corrosivi.
4. Con struttura compatta, dimensioni ridotte, leggerezza, bassa rumorosità, notevole effetto di risparmio energetico e manutenzione conveniente.
5. L'ingresso e l'uscita dell'acqua della pompa centrifuga CDL/CDLF si trovano sulla stessa linea orizzontale del corpo pompa, che può essere utilizzata direttamente nella tubazione.
6. Questa macchina utilizza un motore standard e gli utenti possono facilmente equipaggiare il motore in base alle proprie esigenze.
7. I protettori intelligenti possono essere equipaggiati in base alle esigenze dell'utente per proteggere efficacemente la pompa dal funzionamento a secco, dalla mancanza di fase e dal sovraccarico.
Dati dei parametri:



Modello

Potenza	Portata	1	1.2	1.6	2	2.4	2.8	3.2	3.5	(KW)
	(m3/h)	CDL2.2
0.37	H(m)	232	15	16	CDL2.5	12	12	CDL2.4	8	CDL2.3
0.37	H(m)	232	26	24	CDL2.7	20	CDL2.6	15	12	CDL2.4
0.55	H(m)	232	30	28	30	24	24	CDL2.7	CDL2.6	CDL2.5
0.55	H(m)	232	37	40	36	CDL2.11	30	24	CDL2.7	CDL2.6
0.75	H(m)	232	52	CDL2.15	45	37	36	30	24	CDL2.7
0.75	H(m)	232	61	54	52	CDL2.15	41	35	28	CDL2.9
1.1	H(m)	232	78	65	60	61	54	44	37	CDL2.11
1.1	H(m)	232	89	89	78	73	60	54	44	CDL2.13
1.5	H(m)	232	114	106	98	89	78	65	52	CDL2.15
1.5	H(m)	232	130	110	112	100	90	CDL2.26	60	CDL2.18
2.2	H(m)	232	157	148	130	121	108	91	76	CDL2.22
2.2	H(m)	232	192	180	165	148	130	110		CDL2.26
2.2	H(m)	232	228	214	198	179	158	130	110
